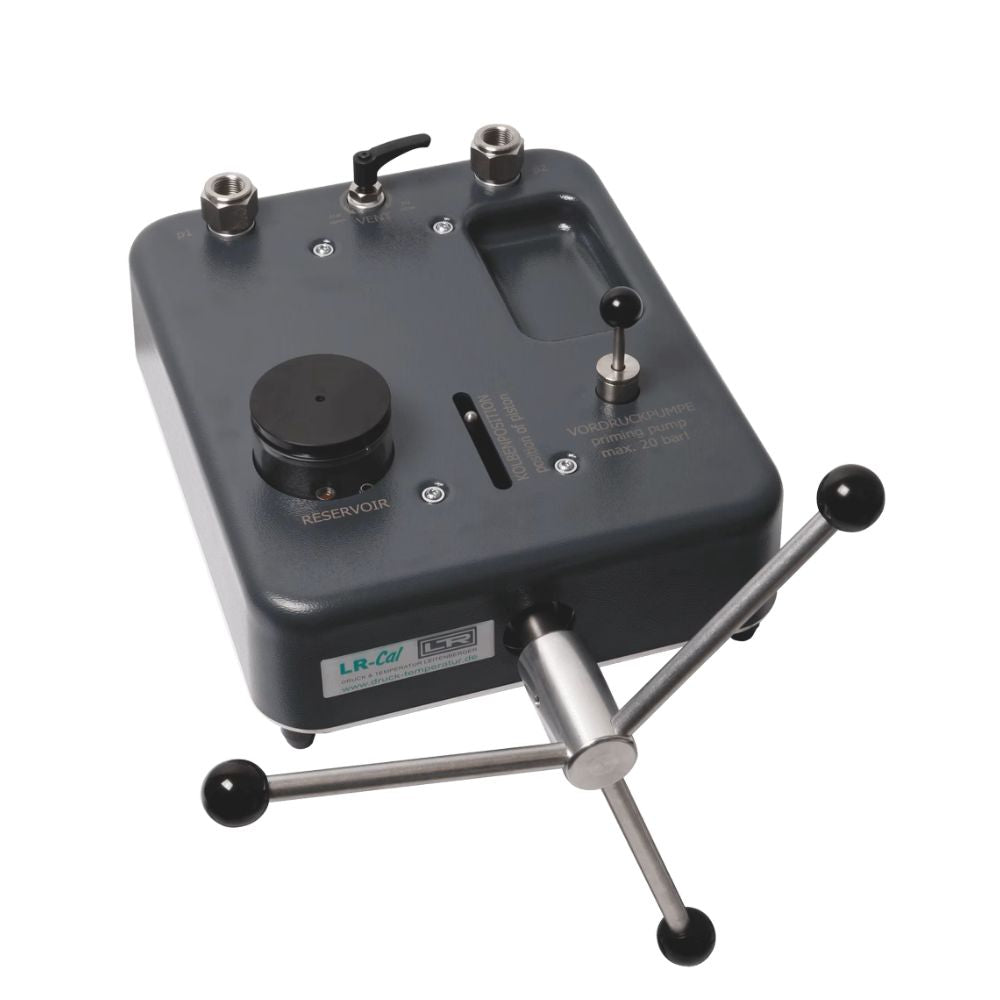

LTR - LSP 1000-1600-H, Hydraulisk jämförelsepump för tryckkalibrering upp till 1600 bar

LTR - LSP 1000-1600-H, Hydraulisk jämförelsepump för tryckkalibrering upp till 1600 bar

0 kr
Produktvarianter:

Produktvarianter
Antal:

LR-Cal LSP 1600-H är en robust hydraulisk jämförelsepump för noggrann tryckkalibrering upp till 1600 bar. Pumpen används för kontroll, justering och kalibrering av tryckgivare, manometrar och andra tryckmätinstrument inom industri, hydraulik och kalibreringsverksamhet. Med manuell spindeldrift, integrerad förfyllningspump och precis finjustering är LSP 1600-H en effektiv lösning för högtryckskalibrering i verkstad, laboratorium och ute i fält.

LSP 1600-H – Hydraulisk jämförelsepump för tryckkalibrering

LR-Cal LSP 1600-H är en kraftfull hydraulisk jämförelsepump för generering av provtryck upp till 1600 bar. Pumpen är utvecklad för kontroll, justering och kalibrering av mekaniska och elektroniska tryckinstrument genom jämförande tryckmätning.

Den stabila konstruktionen med bottenplatta och fötter gör LSP 1600-H lämplig för användning i kalibreringslaboratorium, verkstad och direkt på plats vid mätpunkten.

Enkel och noggrann högtryckskalibrering

LSP 1600-H använder mineraloljebaserad hydraulvätska eller destillerat vatten som tryckmedium. Pumpen har en integrerad förfyllningspump som underlättar förberedelsen av kalibreringssystemet.

Provtrycket genereras och finjusteras med ett handmanövrerat spindelhjul. Konstruktionen gör det möjligt att ställa in önskade mätpunkter med hög precision och relativt liten kraftinsats.

Vid kalibrering ansluts ett referensinstrument och instrumentet som ska kontrolleras till pumpens två tryckanslutningar. Båda instrumenten utsätts för samma tryck, vilket gör det möjligt att jämföra mätvärden och verifiera instrumentets noggrannhet.

Fördelar med LSP 1600-H

  • Genererar hydrauliskt provtryck upp till 1600 bar

  • Manuell spindeldrift för noggrann tryckgenerering

  • Integrerad förfyllningspump

  • Finjustering med lättmanövrerat spindelhjul

  • Kan användas med hydraulolja eller destillerat vatten

  • Kräver ingen extern strömförsörjning

  • Två vridbara tryckanslutningar med integrerade tätningar

  • Skyddsfilter i tryckanslutningar och vätskebehållare

  • Stabil konstruktion med bottenplatta och fötter

  • Invändig spindel som inte förändrar pumpens yttermått under användning

  • Lämplig för högtryckskalibrering i industri, verkstad och laboratorium

Användningsområden

LSP 1600-H passar för kontroll och kalibrering av:

  • Hydrauliska tryckgivare och trycktransmittrar

  • Analoga och digitala högtrycksmanometrar

  • Tryckvakter och tryckbrytare

  • Industriella hydrauliksystem

  • Tryckinstrument inom processindustrin

  • Mekaniska och elektroniska tryckinstrument

  • Instrument inom service, underhåll och kvalitetskontroll

Konstruktion och funktion

LSP 1600-H har en särskild spindelkonstruktion där den roterande spindeln arbetar helt inuti pumphuset. Det eliminerar böjmomentet som annars kan uppstå på en utskjutande spindel och innebär att pumpens yttermått förblir oförändrade under användning.

Den integrerade förfyllningspumpen används för att fylla systemet med tryckmedium. Därefter genereras och justeras provtrycket med spindelhjulet.

Pumpen har två vridbara 1/2" BSP invändiga tryckanslutningar, placerade på ovansidan. Anslutningarna är utrustade med tätningar och skyddsfilter för att minska risken att föroreningar når pumpens inre delar.

Vätskebehållaren rymmer 200 cm³ och har ett integrerat smutsfilter. Vid användning med hydraulolja ska smutsfiltren tas bort enligt tillverkarens anvisningar.

Konstruktionen består av rostfritt stål, aluminium, mässing, plexiglas, ABS, Viton och NBR.

LSP-H – Hydraulisk jämförelsepump för tryckkalibrering

LR-Cal LSP-H är en serie robusta hydrauliska jämförelsepumpar för generering av provtryck upp till 1600 bar. Serien finns i tre utföranden med maximalt tryck på 1000, 1200 respektive 1600 bar, vilket gör det möjligt att välja en modell som passar aktuellt tryckområde och användningsområde.

Pumparna är utvecklade för kontroll, justering och kalibrering av mekaniska och elektroniska tryckinstrument genom jämförande tryckmätning.

Den stabila konstruktionen med bottenplatta och fötter gör LSP-H lämplig för användning i kalibreringslaboratorium, verkstad och industriella servicemiljöer.

Tre modeller för olika tryckområden

LSP-H-serien finns i följande utföranden:

  • LR-Cal LSP 1000-H: Hydraulisk jämförelsepump för tryckkalibrering upp till 1000 bar (14 500 psi).

  • LR-Cal LSP 1200-H: Hydraulisk jämförelsepump för tryckkalibrering upp till 1200 bar (17 400 psi).

  • LR-Cal LSP 1600-H: Hydraulisk jämförelsepump för tryckkalibrering upp till 1600 bar (23 200 psi).

Samtliga modeller har manuell spindeldrift, integrerad förfyllningspump och finjustering för noggrann inställning av provtrycket.

Valet av modell styrs främst av vilket maximalt provtryck som krävs vid kalibreringen.


Medföljande tillbehör

Standardleveransen innehåller:

  • LR-Cal LSP 1600-H hydraulisk jämförelsepump

  • Integrerad förfyllningspump

  • 2 st vridbara tryckanslutningar, 1/2" BSP invändig

  • Skyddsfilter i tryckanslutningarna och vätskebehållaren

  • Bruksanvisning på engelska och tyska

Tillval och tillbehör

För att anpassa pumpen till olika instrument finns bland annat:

  • Hydraulolja, 1 liter

  • Handsugpump för tömning av tryckmedium

  • Blindplugg för 1/2" BSP

  • Adapterset för BSP, NPT och M20 × 1,5

  • 90° vinkeladapter för instrument med bakre tryckanslutning

  • Högtrycksadapter M16 × 1

  • Underhållssats med O-ringar och filter

  • Reservdelar för tätningar och ventiler
