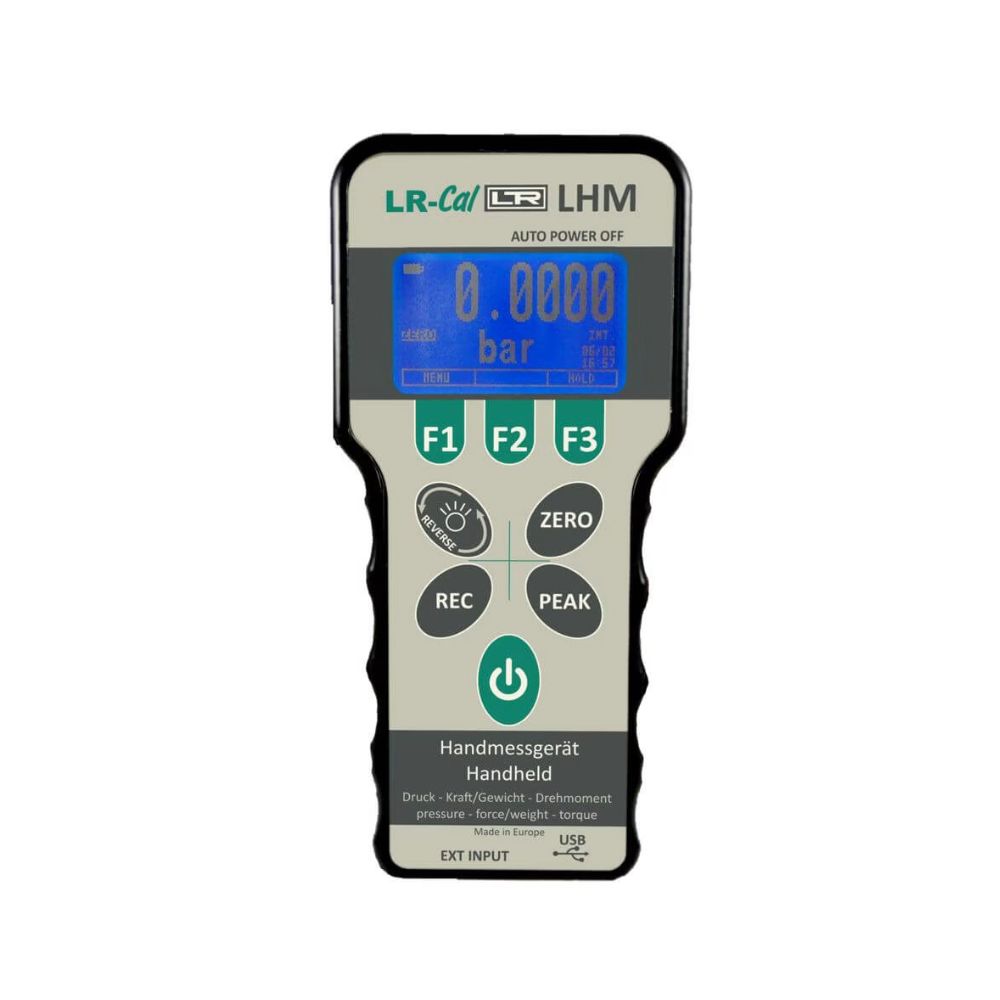

LTR - LHM – Digital handkalibrator för tryck, kraft och vridmoment

LTR - LHM – Digital handkalibrator för tryck, kraft och vridmoment

0 kr
Antal:

LR-Cal LHM är en multifunktionell digital handkalibrator för noggrann mätning och kalibrering av tryck, kraft, vikt och vridmoment. Instrumentet kan utrustas med inbyggda eller externa givare och har stöd för upp till sju externa sensorer med automatisk identifiering. Med noggrannhet ned till ±0,05 % FS, programmerbar mätfrekvens upp till 4 800 mätningar per sekund, integrerad datalogger och USB-kommunikation är LHM ett flexibelt verktyg för industri, service, kvalitetskontroll och kalibreringslaboratorier.

Produktblad PDF

LHM – Multifunktionell digital kalibrator för tryck, kraft och vridmoment

LR-Cal LHM är ett portabelt precisionsinstrument för mätning, kontroll och kalibrering av tryck, kraft, vikt och vridmoment. Instrumentet är utvecklat för professionella användare som behöver hög mätnoggrannhet och möjlighet att arbeta med flera typer av mätgivare i ett och samma system.

LHM kan levereras med inbyggd tryck- eller kraftsensor och användas tillsammans med externa givare för tryck och vridmoment. Upp till sju externa sensorer kan registreras och identifieras automatiskt, vilket gör det enkelt att växla mellan olika mätuppgifter.

Noggrann mätning och kalibrering

LR-Cal LHM erbjuder hög mätnoggrannhet för flera mätstorheter:

  • Tryck: ±0,1 % FS som standard, alternativt ±0,05 % FS som tillval.

  • Kraft: ±0,05 % FS med inbyggd kraftsensor.

  • Vridmoment: ±0,2 % FS som standard, alternativt ±0,1 % FS som tillval.

Instrumentets givare kan kalibreras, justeras och lineariseras via menysystemet. Det gör LHM användbar både vid återkommande instrumentkontroller och mer avancerade kalibreringsuppgifter.

Flexibelt system med externa sensorer

LHM kan anpassas till olika mätområden genom att ansluta kompatibla externa givare.

Med externa trycksensorer av modellen LR-Cal LHM-TP16 kan instrumentet mäta tryck upp till 2000 bar. För vridmoment finns givare inom mätområden från 0–0,5 Nm upp till 0–1000 Nm.

LHM finns även med inbyggd kraftsensor för mätning av drag- och tryckkrafter upp till 5000 N.

Tack vare den automatiska sensoridentifieringen kan flera givare användas tillsammans med samma handinstrument utan att användaren behöver konfigurera om hela mätsystemet vid varje byte.

Snabb mätning och registrering av toppvärden

LHM har en programmerbar mätfrekvens från 5 till 4800 mätningar per sekund, vilket gör instrumentet lämpligt även för dynamiska mätförlopp.

Den integrerade PEAK-funktionen registrerar positiva och negativa toppvärden. Funktionen First PEAK kan programmeras för att identifiera det första toppvärdet vid exempelvis kraft- eller vridmomentsprovning.

Instrumentet har även programmerbara digitala filter och medelvärdesfunktioner för stabil och tydlig avläsning.

Integrerad datalogger och USB-kommunikation

LR-Cal LHM har en inbyggd datalogger med kapacitet för upp till 130 000 mätvärden.

Mätvärden kan registreras manuellt eller automatiskt med inställbara intervall från 1 sekund till 24 timmar.

Via USB 2.0 kan instrumentet anslutas till en dator med den kostnadsfria Windows-programvaran LR-Cal LDM-COM.

Programvaran ger möjlighet att:

  • Registrera mätvärden under kalibrering

  • Skapa kalibreringstabeller

  • Logga mätvärden med datum och tidsstämpel

  • Överföra lagrade mätvärden till datorn

  • Dokumentera och analysera mätresultat

Trådlös dataöverföring finns som tillval.

Fördelar med LR-Cal LHM

  • Multifunktionellt instrument för tryck, kraft, vikt och vridmoment

  • Hög mätnoggrannhet ned till ±0,05 % FS

  • Stöd för upp till sju externa sensorer

  • Automatisk identifiering av anslutna givare

  • Mätfrekvens upp till 4800 mätningar per sekund

  • Integrerad datalogger för 130 000 mätvärden

  • Programmerbar PEAK- och First PEAK-funktion

  • Digital filtrering och medelvärdesberäkning

  • Grafisk LCD-display med justerbar bakgrundsbelysning

  • USB-kommunikation och kostnadsfri Windows-programvara

  • Uppladdningsbart litiumjonbatteri

  • Trådlös kommunikation som tillval

Användningsområden

LR-Cal LHM passar för:

  • Kalibrering av tryckgivare och trycktransmittrar

  • Kontroll av analoga och digitala manometrar

  • Kraftmätning vid drag- och tryckprovning

  • Mätning och kontroll av vridmoment

  • Industriell kvalitetskontroll

  • Kalibrering av mekaniska och elektroniska mätinstrument

  • Service, underhåll och felsökning

  • Laboratoriemätningar och dokumentation

  • Dynamiska mätningar med registrering av toppvärden

Konstruktion och funktion

LR-Cal LHM har ett kompakt och robust hölje och en grafisk LCD-display med upplösningen 128 × 64 punkter.

Displayen har tre nivåer av bakgrundsbelysning och kan roteras 180° med en knapptryckning för enklare avläsning.

Instrumentet drivs av ett uppladdningsbart litiumjonbatteri och har en drifttid på cirka 24 timmar vid full laddning, utan bakgrundsbelysning och dataloggning.

LHM används som mät- och referensinstrument. För tryckkalibrering behöver det kombineras med en lämplig tryckkälla, exempelvis en pneumatisk eller hydraulisk kalibreringspump.

Utföranden och mätområden

LHM med inbyggd trycksensor

Finns för relativt tryck, absoluttryck, differentialtryck och kombinerade vakuum-/tryckområden. Valbara mätområden från 0–100 mbar till 0–5 bar, beroende på sensortyp.

LHM med extern trycksensor LHM-TP16

Finns med mätområden från 0–10 bar upp till 0–2000 bar. Noggrannhet ±0,1 % FS som standard eller ±0,05 % FS som tillval.

LHM med inbyggd kraftsensor

Finns med mätområden från 0–10 N upp till 0–5000 N och noggrannhet ±0,05 % FS.

LHM med extern vridmomentsensor LHM-TRS

Finns med mätområden från 0–0,5 Nm upp till 0–1000 Nm. Noggrannhet ±0,2 % FS som standard eller ±0,1 % FS som tillval.

Tillval och tillbehör

  • LHM-KL005: Förbättrad noggrannhet ±0,05 % FS för inbyggd trycksensor

  • LHM-P-KL005: Förbättrad noggrannhet ±0,05 % FS för extern trycksensor

  • LHM-TRS-KL01: Förbättrad noggrannhet ±0,1 % FS för vridmomentsensor

  • LHM-WF: Trådlös dataöverföring

  • LHM-GK: Gult skyddshölje i gummi

  • PC-WIRELESS: USB-mottagare för trådlös kommunikation

  • LHM-N-KIT: Verktygssats för drag- och tryckkraftmätning

  • Kalibreringscertifikat enligt tillgängliga tillval

  • Externa tryck- och vridmomentsensorer i olika mätområden
