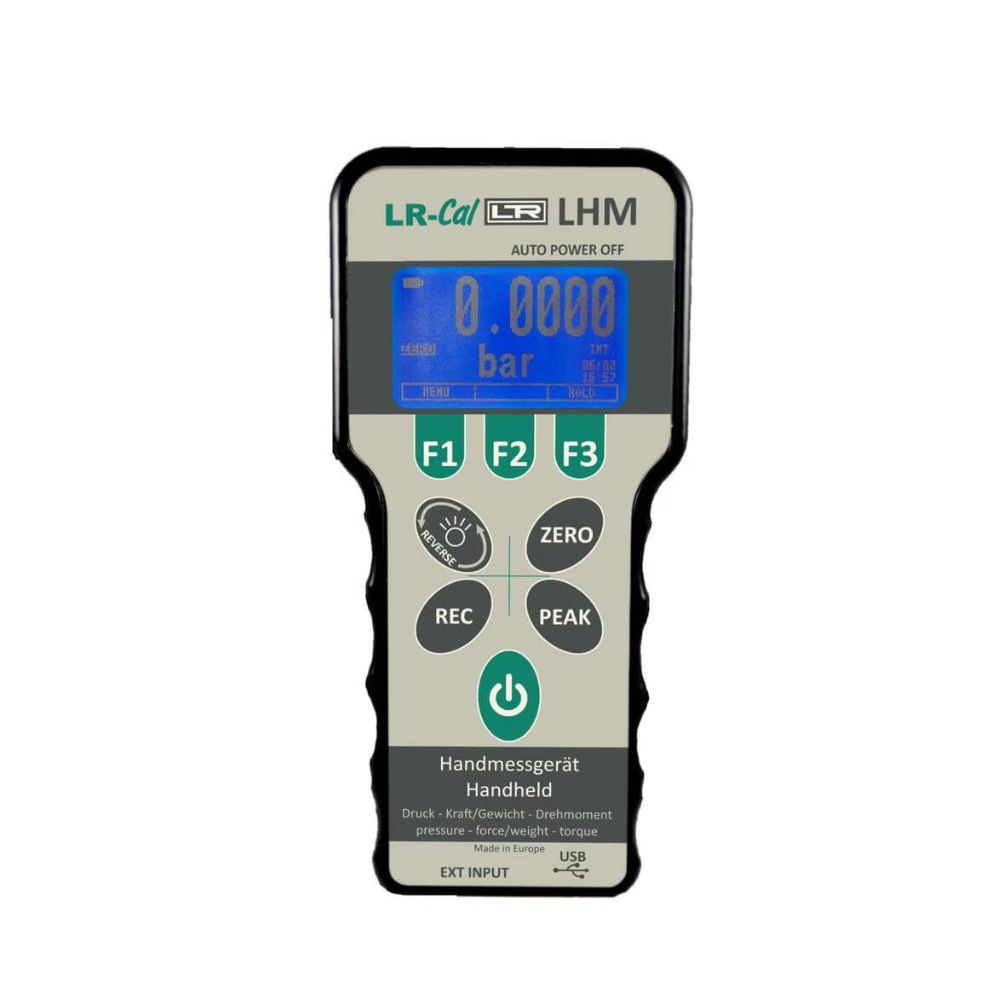

LHM – Digital handkalibrator för kraft, vridmoment och tryck

LHM – Digital handkalibrator för kraft, vridmoment och tryck

0 kr
Antal:

LR-Cal LHM är en mångsidig digital handkalibrator för noggrann mätning och kalibrering av kraft, vridmoment, vikt och tryck. Instrumentet kan utrustas med inbyggd kraft- eller trycksensor och anslutas till upp till sju externa sensorer med automatisk identifiering. Med noggrannhet ned till ±0,05 % FS, snabb toppvärdesregistrering, integrerad datalogger för 130 000 mätvärden och USB-kommunikation passar LHM för industri, kvalitetskontroll, service och kalibreringslaboratorier.

Produktblad PDF

LR-Cal LHM – Multifunktionell handkalibrator för kraft, vridmoment och tryck

LR-Cal LHM är ett portabelt precisionsinstrument för mätning, kontroll och kalibrering av kraft, vikt, vridmoment och tryck. Instrumentet kombinerar flera mätfunktioner i ett kompakt format och kan användas både ute på fältet och i kalibreringslaboratorier.

LHM finns med inbyggd kraft- eller trycksensor och kan kompletteras med externa sensorer för olika mätuppgifter. Upp till sju externa sensorer kan användas med automatisk identifiering, vilket gör instrumentet särskilt flexibelt för verksamheter som arbetar med flera typer av mätningar.

Kraftmätning med hög noggrannhet

I utförandet med inbyggd kraftsensor kan LR-Cal LHM användas för mätning av drag- och tryckkrafter.

Instrumentet finns med mätområden från 0–10 N till 0–5000 N och har en noggrannhet på ±0,05 % av fullt skalutslag (FS).

Den inbyggda kraftsensorn lämpar sig för kontroll och kalibrering inom exempelvis produktion, kvalitetskontroll, materialprovning och mekanisk provning.

Instrumentet levereras med tillbehör för drag- och tryckbelastning samt ett ackrediterat kalibreringscertifikat för dragkraft.

Vridmomentmätning med externa sensorer

Med externa momentsensorer i LR-Cal LHM-TRS-serien kan handkalibratorn användas för noggrann mätning och kalibrering av vridmoment.

Sensorerna finns med mätområden från 0–0,5 Nm upp till 0–1000 Nm.

Standardnoggrannheten är ±0,2 % FS, med möjlighet till förbättrad noggrannhet på ±0,1 % FS.

LHM har en snabb PEAK-funktion som kan registrera upp till 4800 mätvärden per sekund. Funktionen är särskilt användbar för att fånga kortvariga momenttoppar, exempelvis vid kontroll av momentnycklar.

Programmerbar First PEAK-detektering gör det möjligt att registrera det första toppvärdet över en vald nivå.

Tryckmätning upp till 2000 bar

LR-Cal LHM kan även användas för noggrann tryckmätning och tryckkalibrering.

Med inbyggd trycksensor finns mätområden för relativtryck, absoluttryck, differenstryck samt kombinerat vakuum och övertryck.

För högre tryck kan instrumentet kompletteras med externa trycksensorer i LR-Cal LHM-TP16-serien, med mätområden upp till 2000 bar.

Standardnoggrannheten för tryckmätning är ±0,1 % FS, med möjlighet till ±0,05 % FS som tillval.

Upp till sju externa sensorer

En viktig fördel med LR-Cal LHM är möjligheten att ansluta upp till sju externa sensorer.

Instrumentet identifierar sensorerna automatiskt och kan användas med olika typer av sensorer för exempelvis tryck, kraft, vikt och vridmoment.

Sensorerna kan kalibreras, justeras och lineariseras via instrumentets meny.

Det innebär att ett och samma instrument kan användas för flera olika kalibreringsuppgifter utan att användaren behöver byta till en separat avläsningsenhet.

Snabb PEAK-mätning och integrerad datalogger

LR-Cal LHM har programmerbar mätfrekvens från 5 till 4800 mätningar per sekund.

Den höga mätfrekvensen gör instrumentet lämpligt för registrering av snabba kraftförändringar och momenttoppar.

Instrumentet har även:

  • Positiv och negativ PEAK-registrering

  • Programmerbar First PEAK-detektering

  • Digital filtrering och medelvärdesfunktion

  • Nollpunktsjustering

  • Programmerbar upplösning

  • Integrerad datalogger för 130 000 mätvärden

Dataloggern kan programmeras för registrering med intervall från 1 sekund till 24 timmar eller aktiveras manuellt via knappsatsen.

USB-kommunikation och dokumentation

LR-Cal LHM har USB 2.0 som standard och kan anslutas till dator med den kostnadsfria Windows-programvaran LR-Cal LDM-COM.

Programvaran gör det möjligt att:

  • Registrera mätvärden under kalibrering

  • Skapa kalibreringstabeller

  • Logga mätvärden med datum och tid

  • Överföra lagrade mätdata till datorn

Trådlös dataöverföring finns som tillval.

Robust konstruktion för mobil användning

LHM har ett kompakt och tåligt hölje samt en grafisk LCD-display med tre nivåer av bakgrundsbelysning.

Displaybilden kan roteras 180° via knappsatsen, vilket underlättar avläsning vid olika arbetspositioner.

Instrumentet drivs av ett inbyggt uppladdningsbart litiumjonbatteri med en drifttid på cirka 24 timmar under angivna förhållanden.

Fördelar med LR-Cal LHM

  • Multifunktionellt instrument för kraft, vridmoment, vikt och tryck

  • Inbyggd kraft- eller trycksensor beroende på utförande

  • Anslutning av upp till sju externa sensorer

  • Automatisk identifiering av anslutna sensorer

  • Kraftmätning upp till 5000 N med inbyggd sensor

  • Vridmomentmätning upp till 1000 Nm med extern sensor

  • Tryckmätning upp till 2000 bar med extern sensor

  • Noggrannhet ned till ±0,05 % FS beroende på sensor

  • PEAK-mätning med upp till 4800 mätningar per sekund

  • Programmerbar First PEAK-funktion

  • Integrerad datalogger för 130 000 mätvärden

  • USB-kommunikation och kostnadsfri Windows-programvara

  • Trådlös kommunikation som tillval

  • Uppladdningsbart batteri

  • Kompakt konstruktion för fält- och laboratoriebruk

Användningsområden

LR-Cal LHM passar för:

  • Kalibrering och kontroll av kraftmätare

  • Mätning av drag- och tryckkrafter

  • Kontroll av momentnycklar och momentverktyg

  • Kalibrering av vridmomentsensorer

  • Kontroll av tryckgivare och manometrar

  • Kvalitetskontroll inom industriell produktion

  • Materialprovning och mekanisk provning

  • Service och underhåll av mätinstrument

  • Dokumentation av kraft-, moment- och tryckmätningar

  • Kalibrering i laboratorium, verkstad och ute på fältet

Sensorutföranden

LHM med inbyggd kraftsensor

Mätområden från 10 till 5000 N. Noggrannhet ±0,05 % FS.

LHM med inbyggd trycksensor

Mätområden för relativtryck, absoluttryck, differenstryck och vakuum. Noggrannhet ±0,1 % FS eller ±0,05 % FS som tillval.

LHM-TP16 – Extern trycksensor

Mätområden från 10 till 2000 bar. Noggrannhet ±0,1 % FS eller ±0,05 % FS som tillval.

LHM-TRS – Extern momentsensor

Mätområden från 0,5 till 1000 Nm. Noggrannhet ±0,2 % FS eller ±0,1 % FS som tillval.

Tillval och tillbehör

LHM-KL005 – Förbättrad trycknoggrannhet

Ökar noggrannheten för inbyggd trycksensor till ±0,05 % FS.

LHM-P-KL005 – Förbättrad noggrannhet för extern trycksensor

Ger noggrannhet ±0,05 % FS för externa LHM-TP16-sensorer.

LHM-TRS-KL01 – Förbättrad momentnoggrannhet

Ger noggrannhet ±0,1 % FS för externa momentsensorer.

LHM-WF – Trådlös kommunikation

Instrumentutförande med antenn för trådlös dataöverföring.

PC-WIRELESS – USB-mottagare

Mottagare för anslutning av trådlöst instrument till dator.

LHM-GK – Skyddshölje

Gult gummiskydd som skyddar instrumentet mot stötar och repor.

LHM-N-KIT – Tillbehörssats för kraftmätning

Sats med krokar och tryckverktyg för drag- och tryckbelastning. Ingår vid leverans av LHM med inbyggd kraftsensor.

Kalibreringscertifikat

Olika fabrikskalibrerade och ackrediterade certifikat finns beroende på sensor, mätområde och mätriktning.
