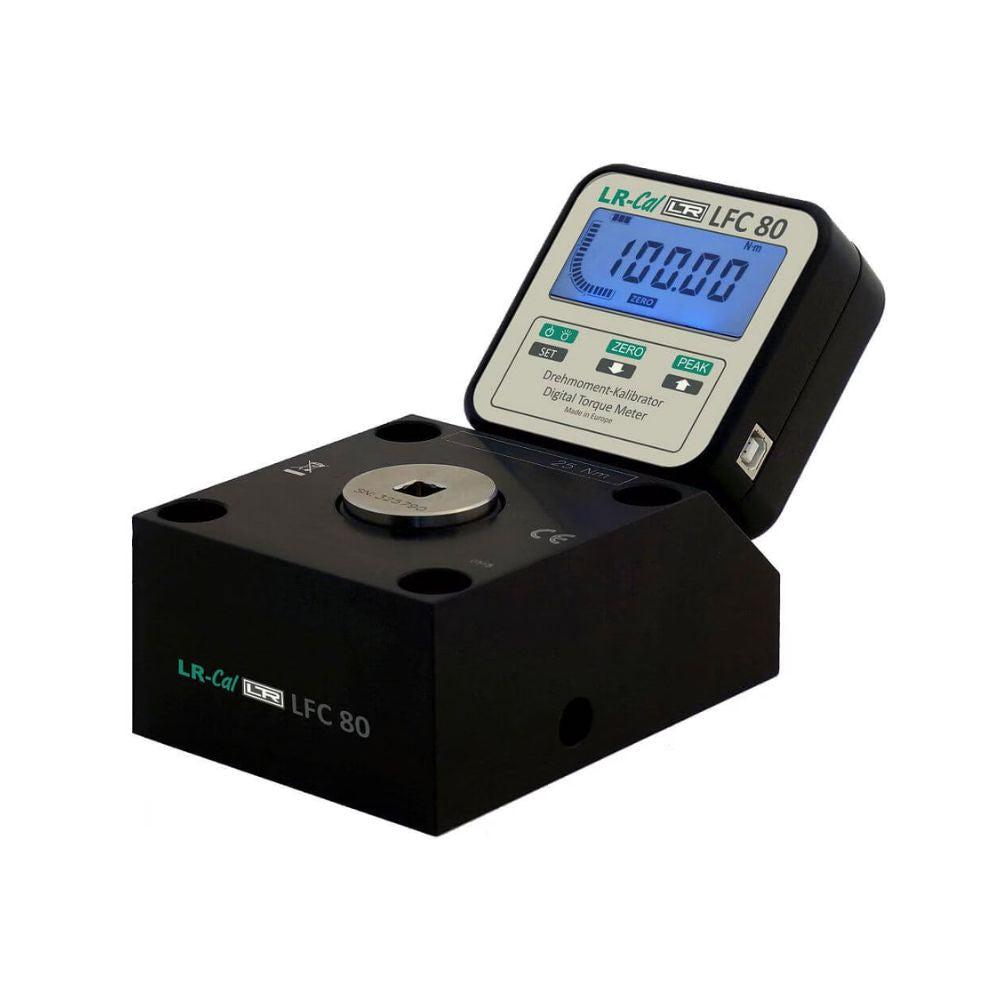

LTR -LFC 80 – Digital momentkalibrator för momentnycklar upp till 2000 Nm

LTR -LFC 80 – Digital momentkalibrator för momentnycklar upp till 2000 Nm

0 kr
Antal:

LR-Cal LFC 80 är en digital momentkalibrator för noggrann kontroll och kalibrering av momentnycklar, momentverktyg och skruvdragare. Instrumentet finns med valbara mätområden från 0,5 till 2000 Nm och mäter vridmoment i både medurs och moturs riktning. Med noggrannhet ±0,2 % FS, snabb PEAK-mätning med 4800 mätningar per sekund, USB-kommunikation och uppladdningsbart batteri passar LFC 80 för industri, verkstäder, kvalitetskontroll och kalibreringslaboratorier.

Produktblad PDF

LFC 80 – Digital momentkalibrator för noggrann kalibrering av momentverktyg

LR-Cal LFC 80 är en robust och kompakt digital momentkalibrator för kontroll, provning och kalibrering av momentnycklar och andra momentverktyg. Instrumentet är utvecklat för professionella användare inom industri, verkstad, service, kvalitetskontroll och kalibreringslaboratorier.

LFC 80 finns med elva valbara mätområden från 0–0,5 Nm upp till 0–2000 Nm och kan registrera vridmoment i både medurs och moturs riktning.

Med hög mäthastighet, digital toppvärdesregistrering och möjlighet till dokumentation via dator ger instrumentet ett effektivt och reproducerbart arbetssätt vid momentkalibrering.

Noggrann mätning av vridmoment

LR-Cal LFC 80 har en specificerad linearitet och hysteres på högst ±0,2 % av fullt skalutslag (FS).

Instrumentet mäter vridmoment i båda rotationsriktningarna och har nio valbara momentenheter, bland annat Nm, kNm, Ncm, lbf ft och lbf inch.

Den tydliga LCD-displayen visar aktuellt vridmoment och har en integrerad stapelindikator som ger en snabb överblick över belastningen.

PEAK-funktion för exakt kontroll av momentnycklar

Vid kalibrering av momentnycklar är det viktigt att kunna registrera det moment där verktyget löser ut.

LFC 80 har två olika mätlägen:

Normalläge

Visar aktuellt vridmoment med 10 mätningar per sekund. Passar för kontinuerlig kontroll och statisk momentmätning.

PEAK-läge

Registrerar toppvärden med 4800 mätningar per sekund. Den höga mätfrekvensen gör det möjligt att fånga kortvariga momenttoppar, exempelvis när en klickande momentnyckel löser ut.

Instrumentet har dessutom programmerbar First PEAK-funktion som registrerar det första toppvärdet över en inställd tröskel. Automatisk återställning av toppvärdet kan aktiveras för upprepade kalibreringar.

Kalibrering enligt ISO 6789

Tillsammans med den separata spännanordningen LR-Cal LFC-ATCplus kan LFC 80 användas för kalibrering av momentnycklar enligt ISO 6789-1 och ISO 6789-2.

Spännanordningen monteras på en arbetsbänk och har parallellstyrning samt vevmekanism för kontrollerad och reproducerbar belastning av momentnyckeln.

Detta underlättar kalibrering där jämn belastning och repeterbara mätförhållanden är viktiga.

För verksamheter som arbetar med flera momentområden kan samma spännanordning användas tillsammans med olika LFC 80-instrument.

Kalibrering av skruvdragare

Med tillbehöret LR-Cal LFC-GN kan instrumentet även användas för kontroll och kalibrering av motordrivna skruvdragare.

Adaptern är konstruerad enligt ISO 5393:2017 och finns i flera utföranden för olika momentområden.

Den är avsedd för:

  • Elektriska skruvdragare med slirkoppling

  • Pneumatiska skruvdragare

  • Hydrauliska skruvdragare

Adaptern är inte avsedd för slagskruvdragare eller mutterdragare med slagfunktion.

USB-kommunikation och dokumentation

LFC 80 har USB 2.0 som standard och kan anslutas till en Windows-dator med programvaran LR-Cal LDM-COM.

Programvaran möjliggör registrering av mätvärden, dokumentation av kalibreringsresultat och automatisk loggning via dator.

Vid PEAK-mätning kan instrumentet överföra upp till 4800 mätvärden per sekund via USB.

Som tillval finns en intern datalogger med kapacitet för 60 000 mätvärden. Den gör det möjligt att lagra mätresultat direkt i instrumentet och överföra dem till datorn i efterhand.

Robust konstruktion och lång batteritid

LR-Cal LFC 80 har ett robust hölje av aluminium och stål samt en momentsensor i rostfritt stål.

Instrumentet drivs av ett uppladdningsbart litiumjonbatteri med en typisk drifttid på cirka 80 timmar vid full laddning och aktiverad automatisk avstängning.

Displayen kan vridas 90° för att underlätta avläsning när instrumentet används i vertikalt läge.

Fördelar med LR-Cal LFC 80

  • Digital momentkalibrator med mätområden upp till 2000 Nm

  • Elva valbara mätområden från 0,5 till 2000 Nm

  • Mätning i både medurs och moturs riktning

  • Linearitet och hysteres högst ±0,2 % FS

  • PEAK-mätning med 4800 mätningar per sekund

  • Programmerbar First PEAK-funktion

  • Automatisk återställning av registrerade toppvärden

  • Nio valbara momentenheter

  • USB 2.0 och kostnadsfri Windows-programvara

  • Datalogger för 60 000 mätvärden som tillval

  • Uppladdningsbart batteri med cirka 80 timmars drifttid

  • Vridbar display för horisontell och vertikal montering

  • Möjlighet till kalibrering enligt ISO 6789 med LFC-ATCplus

  • Adapter för kalibrering av skruvdragare som tillval

Användningsområden

LR-Cal LFC 80 passar för:

  • Kalibrering av klickande och visande momentnycklar

  • Kontroll av momentverktyg inom industri och verkstad

  • Kalibrering av elektriska skruvdragare med slirkoppling

  • Kontroll av pneumatiska och hydrauliska skruvdragare

  • Kvalitetskontroll inom produktion och montering

  • Kontroll av åtdragningsmoment

  • Kalibreringslaboratorier och mättekniska verksamheter

  • Service och underhåll av momentverktyg

Kalibreringscertifikat

För mätområden från 5 Nm ingår ett ACCREDIA-ackrediterat kalibreringscertifikat för medurs rotation, med mätpunkter från 10 % av fullt skalutslag.

För mätområdena 0,5 och 2,5 Nm ingår i stället ett fabrikskalibreringscertifikat.

Ackrediterad kalibrering för moturs rotation finns som tillval för mätområden från 5 Nm.

Observera att den specificerade lineariteten och hysteresen på ±0,2 % FS inte är samma sak som den totala mätosäkerheten vid kalibrering.

Tillval och tillbehör

LFC80-DLOG – Integrerad datalogger

Lagrar upp till 60 000 mätvärden. Stöd för automatisk och manuell registrering samt överföring till dator via USB.

LFC-ATCplus – Spännanordning för momentnycklar

Bänkmonterad spännanordning för kontrollerad och reproducerbar kalibrering enligt ISO 6789-1 och ISO 6789-2.

LFC-GN – Kalibreringsadapter för skruvdragare

Adapter för kontroll och kalibrering av elektriska, pneumatiska och hydrauliska skruvdragare enligt ISO 5393.

LFC80-L-AZERT – Kalibreringscertifikat för moturs rotation

Ackrediterat kalibreringscertifikat för moturs mätning, tillgängligt från 5 Nm.

LFC80-ADAPTER-SET – Adapterset

Adapterset med fyrkantsanslutningar 1/4", 3/8", 1/2" och 3/4" för olika momentverktyg.

LFC-HALTER – Monteringsfäste

90° monteringsfäste för vertikal installation.

LFC80-KOFFER – Transportväska

Förvarings- och transportväska med formskuren skuminredning.

LFC80-RS232 – RS232-kommunikation

Tillval för kommunikation över längre kabelavstånd än USB-anslutningens normala begränsning.
