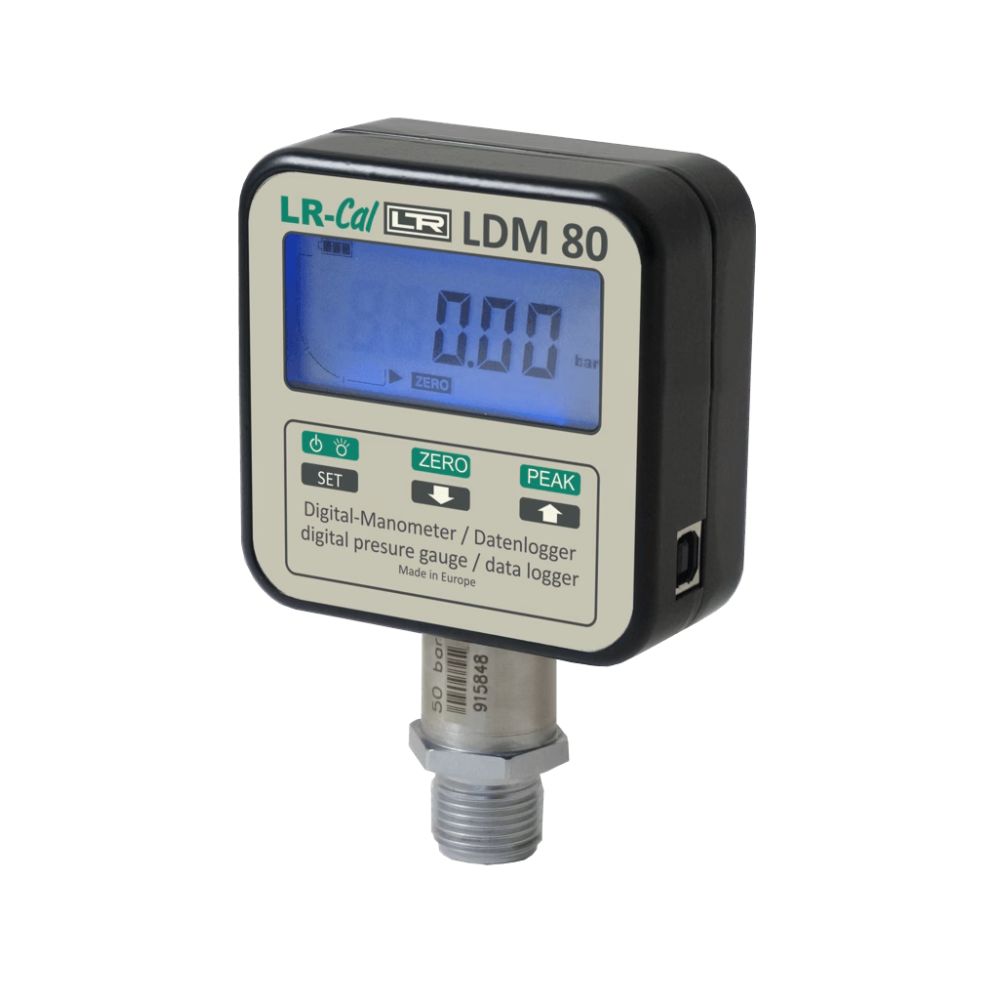

LTR -LDM 80 – Digital referensmanometer med datalogger upp till 3000 bar

LTR -LDM 80 – Digital referensmanometer med datalogger upp till 3000 bar

0 kr
Antal:

LR-Cal LDM 80 är en digital referensmanometer för noggrann tryckmätning, kontroll och kalibrering upp till 3000 bar. Instrumentet har en integrerad datalogger för upp till 60 000 mätvärden, USB-kommunikation och temperaturmätning. Med noggrannhet på ±0,2 % FS som standard eller ±0,1 % FS som tillval passar LDM 80 för kalibrering av manometrar, tryckgivare och andra tryckinstrument inom industri, service och kalibreringsverksamhet.

Produktblad PDF

LDM 80 – Digital referensmanometer för tryckkalibrering

LR-Cal LDM 80 är en digital precisionsmanometer och referensmanometer med integrerad datalogger. Instrumentet är utvecklat för noggrann tryckmätning, kontroll och kalibrering av mekaniska och elektroniska tryckinstrument inom industri, service, underhåll och kalibreringslaboratorier.

LDM 80 finns med ett stort urval av mätområden från 0–100 mbar upp till 0–3000 bar. Instrumentet erbjuds även i utföranden för kombinerat vakuum och övertryck samt absoluttryck.

Noggrann digital tryckmätning

LDM 80 har en standardnoggrannhet på ±0,2 % av fullt skalutslag (FS). För applikationer med högre krav på mätprecision finns tillvalet LDM80-KL01 med noggrannhet ±0,1 % FS.

Den tydliga LCD-displayen har 13 mm höga siffror, bakgrundsbelysning och en stapelindikator som ger en snabb överblick över aktuellt tryck.

Instrumentet har programmerbar upplösning och digital filtrering för stabil avläsning även vid varierande tryckförhållanden.

Integrerad datalogger och USB-kommunikation

LDM 80 har en inbyggd datalogger som kan lagra upp till 60 000 mätvärden.

Minnet kan användas för:

  • Upp till 60 000 tryckvärden

  • Alternativt 30 000 tryckvärden tillsammans med 30 000 temperaturvärden

Via USB 2.0 kan instrumentet anslutas till en dator med den kostnadsfria Windows-programvaran LR-Cal LDM-COM.

Programvaran ger möjlighet att registrera mätvärden vid kalibrering, skapa kalibreringstabeller, logga mätvärden med datum och tid samt överföra lagrade mätdata till datorn.

Trådlös dataöverföring finns som tillval.

Tryck- och temperaturmätning i samma instrument

Utöver tryck kan LDM 80 mäta och visa tryckmediets temperatur inom området -10 till +70 °C.

Temperaturmätningen har en upplösning på 0,1 °C och en noggrannhet på ±1 °C vid angiven omgivningstemperatur.

Instrumentet har även funktioner för nollpunktsjustering, registrering av högsta och lägsta mätvärde samt val av olika tryckenheter.

Fördelar med LR-Cal LDM 80

  • Digital referensmätning med valbara mätområden upp till 3000 bar

  • Standardnoggrannhet ±0,2 % FS

  • Förbättrad noggrannhet ±0,1 % FS som tillval

  • Integrerad datalogger för upp till 60 000 mätvärden

  • USB 2.0-anslutning som standard

  • Kostnadsfri Windows-programvara för dokumentation

  • Temperaturmätning av tryckmediet

  • Tydlig LCD-display med bakgrundsbelysning och stapelindikator

  • Programmerbar digital filtrering och upplösning

  • Nollpunktsjustering och MIN-/MAX-funktion

  • Uppladdningsbart litiumjonbatteri

  • Trådlös kommunikation som tillval

  • Kan kombineras med pneumatiska och hydrauliska kalibreringspumpar

Användningsområden

LR-Cal LDM 80 passar för:

  • Kalibrering av analoga och digitala manometrar

  • Kontroll av tryckgivare och trycktransmittrar

  • Tryckmätning inom hydraulik och pneumatik

  • Referensmätning vid tryckkalibrering

  • Industriell kvalitetskontroll och processövervakning

  • Service, underhåll och felsökning

  • Dokumentation av tryckmätningar

  • Kalibrering i verkstad, laboratorium och ute på fältet

Konstruktion och funktion

LDM 80 har ett svartlackerat aluminiumhölje samt trycksensor och tryckanslutning i rostfritt stål.

Instrumentet har en 16-bitars A/D-omvandlare och mikroprocessorstyrd mätteknik som bidrar till stabil och noggrann tryckmätning.

Standardanslutningen är 1/2" BSP utvändig. För mätområden från 1000 bar används medföljande 60° tätningskonor. Alternativa anslutningar finns som tillval.

LDM 80 drivs av ett inbyggt uppladdningsbart litiumjonbatteri och kan användas tillsammans med exempelvis LR-Cal LPP 40, LPP 700, LPP 1000 och LSP-seriens jämförelsepumpar.

Observera att LDM 80 mäter tryck men inte själv genererar provtryck.

Medföljande tillbehör

Standardleveransen innehåller:

  • 1 st LR-Cal LDM 80 digital referensmanometer

  • Svart skyddshölje i gummi

  • Batteriladdare för 115–240 V AC

  • USB-kabel

  • Transport- och förvaringsväska

  • Spårbart fabrikskalibreringscertifikat

  • Bruksanvisning på engelska och tyska

  • 2 st 60° tätningskonor för mätområden från 1000 bar

Tillval och tillbehör

LDM80-KL01 – Förbättrad noggrannhet

Noggrannhet ±0,1 % FS i stället för standardutförandets ±0,2 % FS.

LDM80-ST – Test av tryckvakter

Utförande med anslutning och kabel för kontroll av tryckbrytare och tryckvakter.

LDM80-WF – Trådlös kommunikation

Utförande med antenn för trådlös överföring av mätdata. Kräver mottagaren PC-WIRELESS.

Alternativa tryckanslutningar

  • MP-14-BSP: 1/4" BSP utvändig, för mätområden upp till 700 bar

  • MP-14-NPT: 1/4" NPT utvändig, för mätområden upp till 700 bar

  • MP-12-NPT: 1/2" NPT utvändig, för samtliga mätområden

VRS-G12 – Volymreducerare

Reducerar den interna volymen i tryckanslutningen vid användning tillsammans med pneumatiska kalibreringspumpar.
